氨水濃度在線檢測案例

氨水為氣體氨的水溶液，主要成分為NH3·H2O，無色透明且具有刺激性臭味，可以通過折射率法來測定其濃度。

光的折射是一種物理現象，是指光進入不同介質時行進方向發生改變的現象，這種現象在日常生活中也能觀察到，光的方向改變使物體產生“彎曲”的外觀。

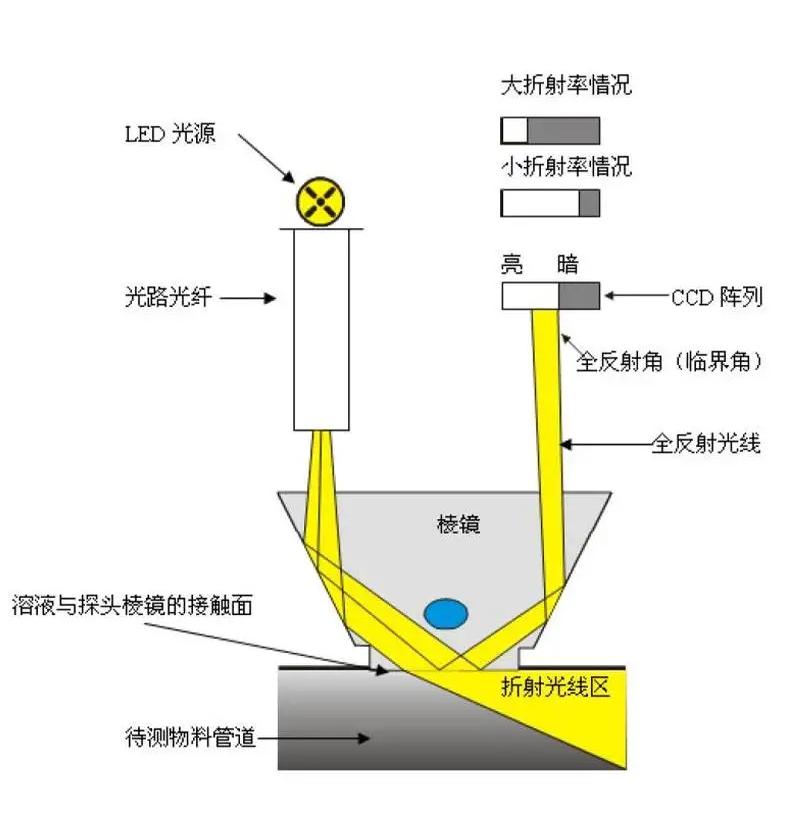

內部結構如下圖所示：從LED發出的光線經過光纖從藍寶石棱鏡的一側進入藍寶石棱鏡，并到達棱鏡與液體物料的接觸面上，根據接觸面處液體折射率的不同，一部分光被全反射到棱鏡的另一側，全反射光的位置會因為臨界角改變而改變（臨界角會因為液體折射率不同而不同），CCD用于精確檢測全反射回來的光的位置，而每一個位置對應著不同的折射率。

采用楚一測控生產的氨水防爆專用型濃度分析儀（CYR-EX880-NH3）進行氨水濃度的在線檢測具備以下優勢：

●不用對樣品進行預處理，無需試劑耗材，整個測量過程秒量級。

●長達10萬小時的超長壽命光源，降低使用和維護成本。

●可選配組件對光學窗口進行全自動清洗，避免污染對測量造成偏差。

●不受檢測對象的顏色、濁度、粘度的影響。

●多年經驗算法使測量結果不受檢測對象中氣泡、固體雜質、結晶體的影響。

●不受檢測對象壓力變化、流量突變、湍流現象的影響。

●儀表在檢測過程中無機械動作，確保長期使用穩定。

●檢測棱鏡全平面結構，避免光學窗口藏污納垢。

●出廠校準和自動溫度補償，直接投入使用。

●支持上位機通訊，4-20mA、RS485信號輸出。

●支持報警及控制等開關量信號輸出。

●支持數據建模功能，可定制數據模型。

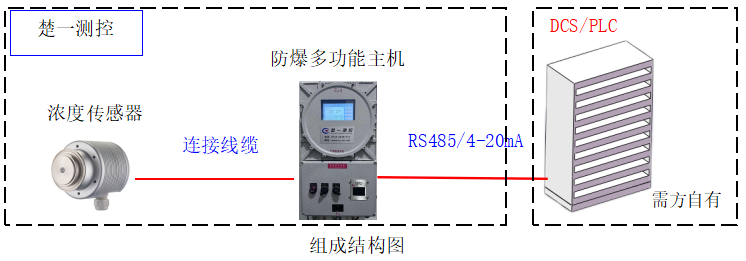

產品采用分體式設計，主要由濃度傳感器和防爆多功能主機組成，通過傳感器測量，防爆多功能主機顯示及控制。濃度傳感器是采樣部件，安裝在檢測旁路上。樣品從傳感器中間通過。

多功能主機是控制和顯示終端，主要作用是接收、分析、處理、顯示檢測數據及傳感器的運行狀態，同時輸出檢測結果。主機內置變送器，將檢測結果傳輸給上位機PLC或DCS系統，支持4-20mA、RS485信號輸出，報警及控制等開關量信號輸出。

主機與傳感器通過專用電纜連接。

該產品具備耐強酸、強堿腐蝕、運行穩定性好、耐溫性能良好、測量范圍寬、可選清洗組件的特點。符合IIC的防爆要求，適用于有防爆要求的應用場景。常用于氨水溶液濃度檢測，帶氣動刷清洗組件。

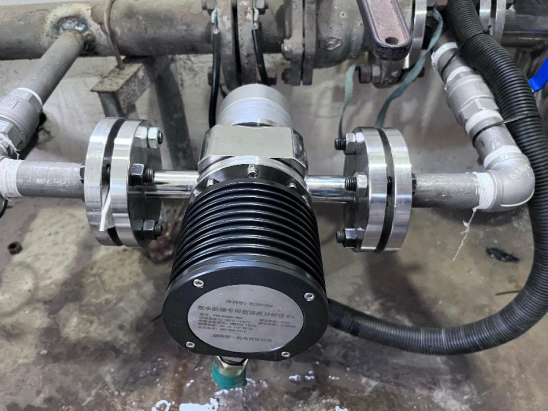

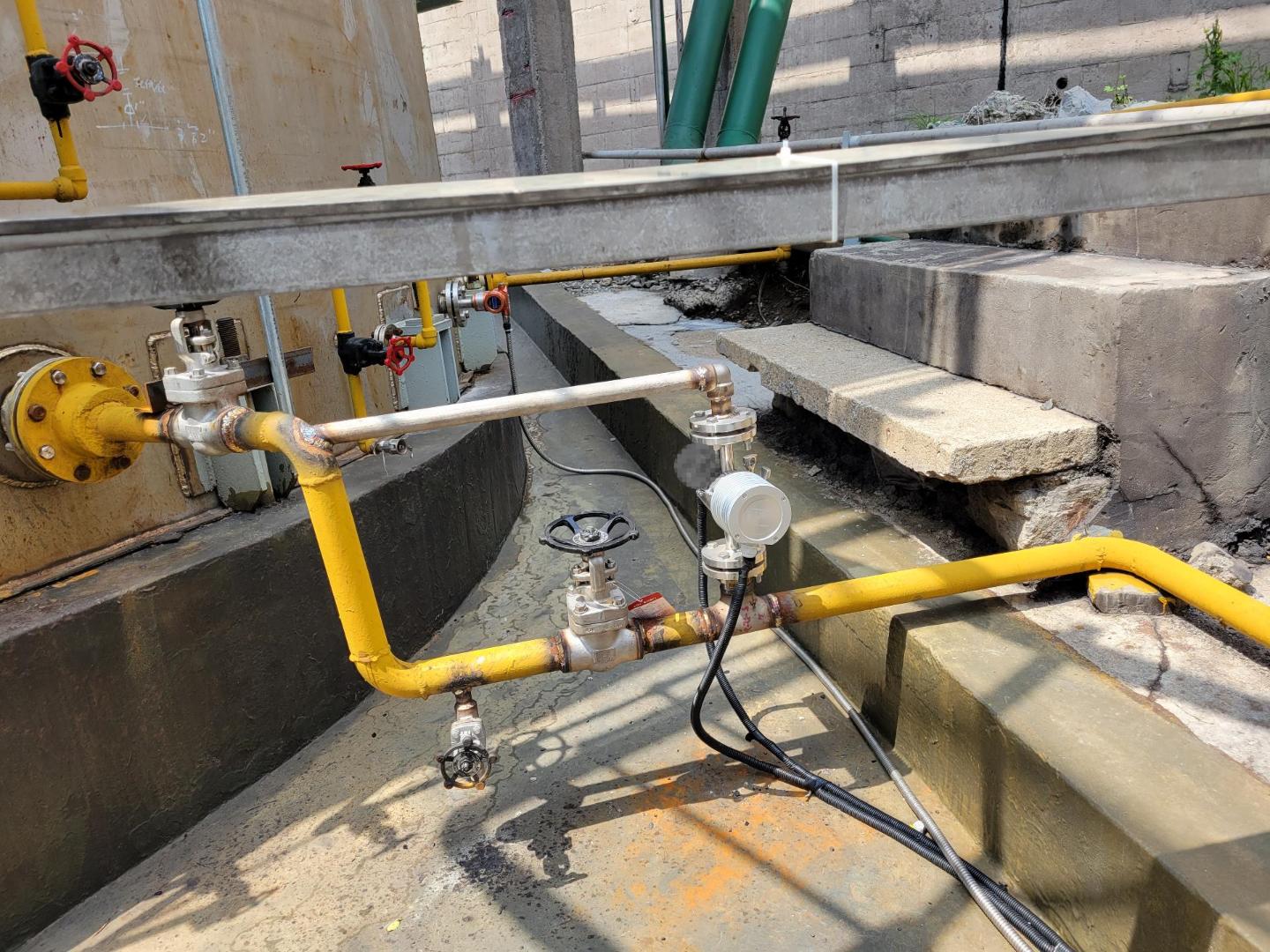

推薦采用旁路安裝方式。不帶循環泵的旁通管道安裝是可以接受的，因為該過程可以由節流閥或節流閥產生的壓強，以確保最佳的待測液體流經濃度分析儀的旁通管道中。

這種安裝方法還需要兩個截止閥，以將濃度分析儀與管線隔離，以便進行維修而不會中斷生產。

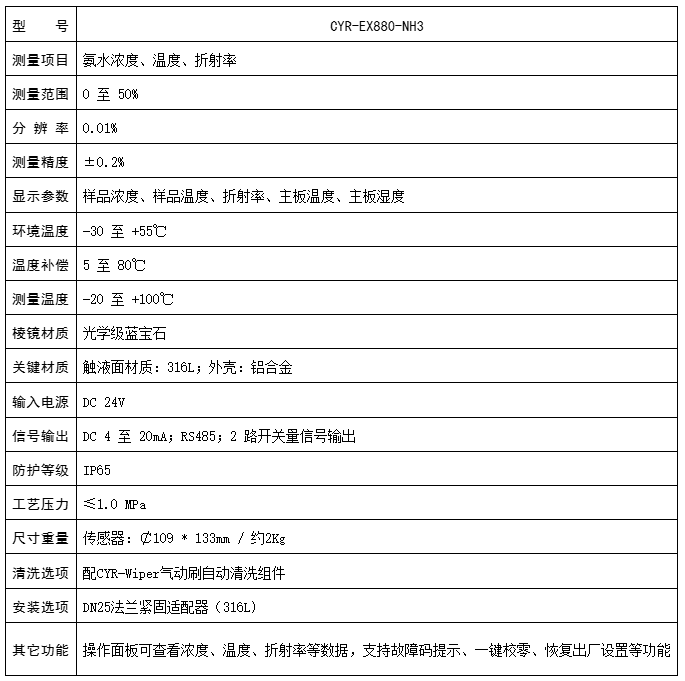

產品參數
