雙氧水在線檢測與分析系統

雙氧水是造紙過程中的重要原材料，一旦出現雙氧水濃度不達標，或者來料卸車的雙氧水成分出錯，將對企業造成重大損失。因此需要做好雙氧水成分及濃度的檢測工作。

在某企業的雙氧水來料卸車環節，目前仍依賴傳統的人工取樣與實驗室滴定檢測流程。具體操作包括：人工取樣后進行樣品識別、雙氧水濃度滴定檢測以及氫離子含量分析，全部通過后方可卸車。

然而，這一方式存在明顯缺陷：

操作繁瑣，效率低下——人工滴定步驟復雜、耗時長，嚴重影響卸車效率。

結果受人員水平影響——不同檢測人員的經驗差異易引入誤差，影響判斷準確性。

取樣代表性不足——罐車內濃度分布不均，單點取樣無法反映平均濃度，易導致結算偏差。

安全隱患突出——人為操作失誤可能引發送料錯誤甚至安全事故。

數據可信度低——人工檢測難以杜絕數據造假風險，可能導致企業采購成本上升。

工作流程示意圖

企業需建設一套雙氧水在線檢測與分析系統，該系統應具備以下功能：

1、能夠?qū)崿F(xiàn)對雙氧水來料的快速識別，當雙氧水在線光譜分析儀識別出來不是雙氧水，發出警報提醒操作人員不要卸車。

2、雙氧水在線折光濃度儀能夠?qū)崿F(xiàn)雙氧水濃度的檢測，檢測速度快，數據穩定可靠。濃度數據可以實時傳送至中控室。

3、能夠?qū)崿F(xiàn)雙氧水溶劑中氫離子的濃度檢測。檢測速度快，數據穩定可靠。濃度數據可以實時傳送至中控室。

4、檢測的方式為自動在線檢測。全天24小時，全年365天不間斷可檢測。能計算卸料期間的平均濃度值。檢測數據都記錄存檔，可查看或者導出歷史記錄。

經過前期溝通及現場踏勘，根據該企業的需求，結合雙氧水的特性，明確方案的設計思路：

1、以光譜測量原理來完成雙氧水快速識別及判定

2、以折光原理來完成雙氧水濃度檢測

3、以在線滴定原理來完成氫離子濃度檢測

雙氧水在線檢測與分析系統由雙氧水識別判定子系統、雙氧水濃度檢測子系統、氫離子濃度檢測子系統、集中控制子系統、數據傳輸子系統等組成。

該系統具備以下優勢：

1、能實現自動進行雙氧水識別檢測，避免因人為因素導致的卸車事故。

2、全程檢測無需人工干預，確保檢測的客觀性，大幅降低數據做假的可能性，降低企業的采購成本。

3、具有平均濃度計算功能，避免裝料或卸料過程中，前后濃度不一致導致的結算偏差，平均濃度可作為結算的依據，大大提高結算效率。

4、集成自動溫度補償功能（不受季節影響，測量數據的準確性不隨溫度的影響）

5、識別檢測和濃度檢測均為一次性投入，無需消耗試劑等耗材，大大節約檢測成本。

6、系統建成后將大大提高雙氧水監測的自動化程度，以及工廠智能化程度。

7、系統集成了自動清洗管路的子系統，可避免殘樣對測量的影響，確保數據的準確性。

8、系統建成后可以降低員工的勞動強度、降低企業的用工成本。

安裝應用示意圖如下：

在雙氧水卸料管道上低處加裝旁路檢測管道，旁路檢測管道連接到控制系統控制機柜，機柜中串聯安裝有雙氧水在線光譜分析儀、雙氧水在線濃度分析儀、氫離子在線濃度分析儀。

卸料的時候雙氧水通過自流方式到在線控制系統中，當雙氧水滿足指標后通知DCS系統啟動氣動閥門和泵送設備將雙氧水抽至儲罐內，雙氧水抽送完畢后系統將檢測循環內的溶液排到排污溝內；若識別為非雙氧水或不滿足指標，則將檢測循環內的溶液排到排污溝內。

電源線和信號線、氣源直接到控制機柜；根據集中控制機柜的安裝位置，雙氧水在線濃度分析儀安裝在機柜內。

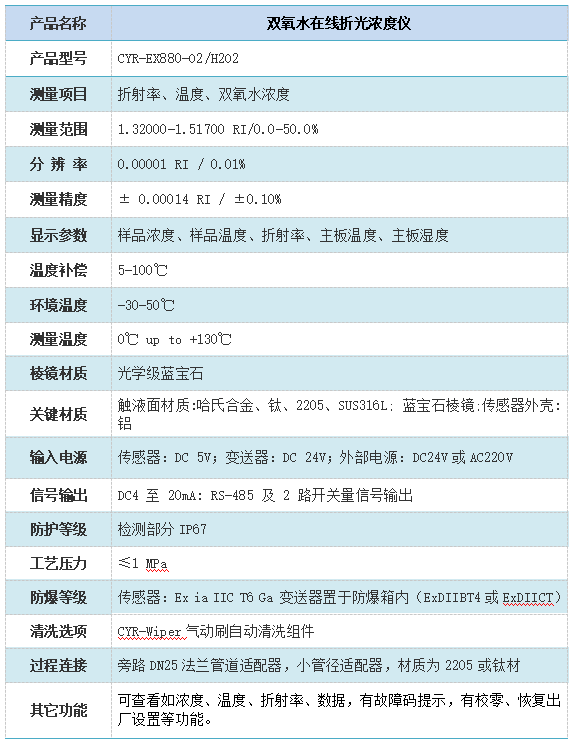

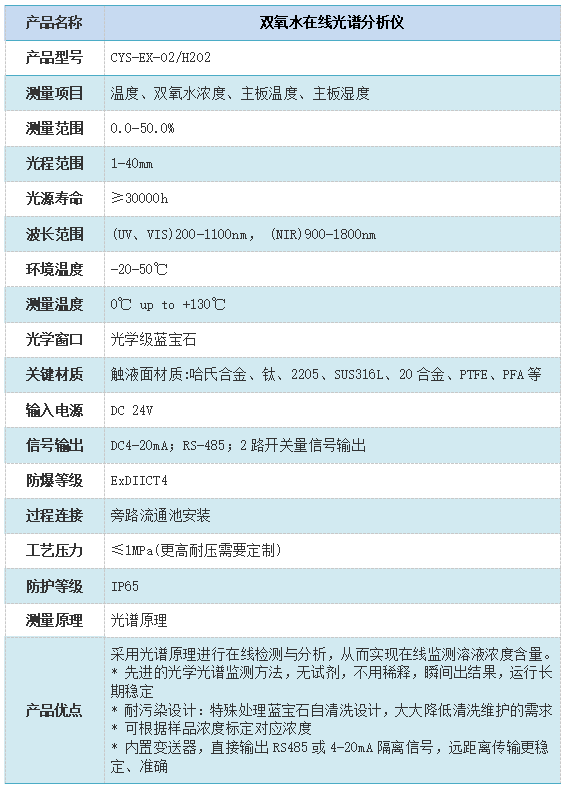

規格參數
